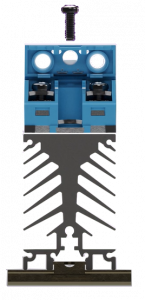

Монтаж SSR на радиатор позволяет достичь номинального тока.
Коммутационный компонент должен хорошо охлаждаться, чтобы температура перехода не превышала указанных значений: обычно 125 или 150 °C (это значение зависит от силовых компонентов) и чтобы температура радиатора не превышала 90 или 100 °C.
Радиатор может быть определен либо расчетным путем, либо непосредственно по кривым, предоставленным celduc.

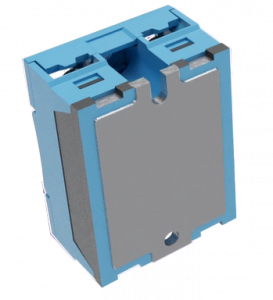

2-Использование теплового интерфейса

Тепловой интерфейс (The thermal interface (TIM)) помогает улучшить теплообмен между реле и радиатором. Так как между обеими поверхностями есть полости, а воздух недостаточно хорош для проведения тепла, его цель состоит в том, чтобы заполнить пустоты для увеличения теплопередачи. Celduc рекомендует термопрокладки из алюминиевого материала.

3-Монтаж SSR на пластиковую или окрашенную поверхность ограничивает его производительность

Твердотельные реле компании Celduc никогда не следует устанавливать на пластиковою или на окрашенную поверхность. За исключением случаев, когда это позволяют условия использования (коммутационный ток, температура окружающей среды).

4-винтовые клеммы с максимальным вращающимся моментом от 1,2 до 1,8 Нм

Затяните два винта с максимальным моментом 1 Нм, а затем продолжайте с номинальным крутящим моментом 1,8 Нм. Рекомендуется использовать шуруповерт с электрическим приводом, а не пневматический инструмент. Указанные параметры могут быть лучше отрегулированы и крутящий момент будет достигнут более плавно. При использовании пневматических систем могут возникать удары и превышение крутящего момента. Рекомендуется ограничение скорости монтажного винта, чтобы термопаста текла и распределялась равномерно, особенно если используется более плотная паста. При затяжке с высокой скоростью могут возникнуть внутренние повреждения. Максимальная скорость вращения винта для затяжки не должна превышать 250 об/мин. Мягкая затяжка (без превышения крутящего момента) уменьшит внутреннее напряжение.

5- Радиатор должен располагаться так, чтобы ребра находились в вертикальном положении.

Радиатор должен располагаться ребрами в вертикальном положении с беспрепятственным потоком воздуха. Вертикальное крепление способствует рассеиванию тепла.

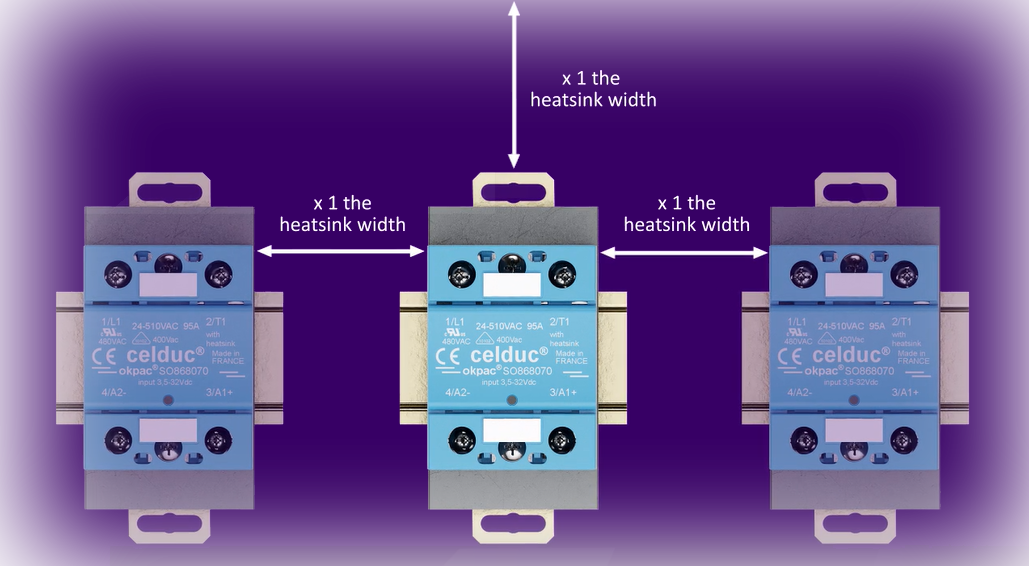

По всему периметру SSR должен быть зазор не менее 1x ширины радиатора, чтобы обеспечить циркуляцию воздуха, а затем получить 100% производительность SSR.

6- Необходимо соблюдать осторожность при монтаже нескольких SSR в ограниченном пространстве.

Если между двумя твердотельными реле нет зазора, номинальный ток должен быть снижен на 30%.
