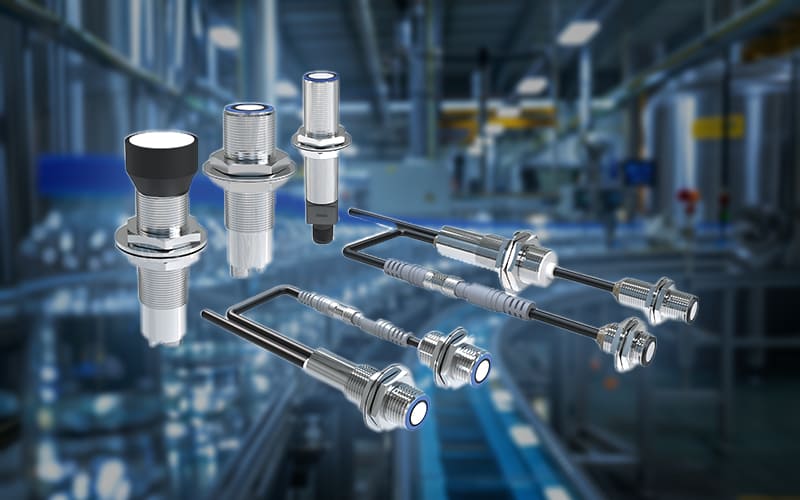

Компания Bedook предлагает надежное инженерное решение цилиндрических ультразвуковых датчиков контроля двойного листа серий UM12 и UM18.
Вместо света они используют высокочастотные звуковые волны, которые безошибочно «видят» микроскопическую прослойку воздуха между двумя листами, делая систему абсолютно невосприимчивой к цвету, прозрачности или текстуре материала.
Двойной захват листа или этикетки - это классическая «головная боль» любых скоростных печатных, упаковочных и фальцевальных машин. Традиционные оптические датчики часто проигрывают перед прозрачными пленками, глянцевыми поверхностями или темными материалами.
В высокоскоростных автоматизированных системах подачи - например, в офсетных печатных машинах, сортировщиках солнечных пластин, упаковочных линиях и оборудовании для сборки печатных плат - подача двойного листа является одной из самых дорогостоящих неисправностей. Когда из-за статического электричества, влажности окружающей среды или масляной плёнки на поверхности два листа бумаги, кремниевые пластины или металлическая фольга слипаются и одновременно попадают в оборудование, последствия могут быть серьёзными: повреждение пресс-форм, разрушение солнечных пластин, повреждение офсетных цилиндров и многочасовой незапланированный простой линии. Для обеспечения надёжного обнаружения производители оборудования используют ультразвуковые датчики двойного листа.
Особенности UM12 и UM18
- Высокая скорость реакции. Время отклика серии UM12 начинается от 2,5 мс, что дает контроллеру (ПЛК) достаточно времени, чтобы мгновенно остановить подачу до того, как двойной лист физически попадет в прижимные валы.- Устойчивость к изменению положения материала. Допустимое угловое отклонение составляет до ±45°. Даже если материал слегка «играет» или вибрирует на высокой скорости, сенсор сохраняет стабильность показаний и исключает ложные срабатывания. А для стандартных материалов (бумага, картон, пластик) сложная калибровка вообще не требуется: принцип Plug-and-Play позволяет просто установить датчики и начать работу.
- Широкий диапазон контролируемых материалов. Компактные датчики UM12 (резьба M12) идеальны для высокоскоростной печати и этикетирования, уверенно работая с бумагой от 20 г/м² и тонкими самоклеящимися пленками. Более мощные модели серии UM18 (резьба M18) легко «пробивают» не только плотный картон (до 1200 г/м²), но и тонкие металлические листы (до 1 мм) или печатные платы (до 2 мм), что критически важно в электронике и металлической штамповке.
| Характеристика | Bedook UM12 Series | Bedook UM18-L040 | Bedook UM18-L060 | Bedook UM18-L070 |
|---|---|---|---|---|
| Резьба корпуса | M12 × 1 мм | M18 × 1 мм | M18 × 1 мм | M18 × 1 мм |
| Частота преобразователя | 500 кГц | 400 кГц | 200 кГц | 200 кГц |
| Расстояние между излучателем и приёмником | 20–40 мм | 20–40 мм | 20–60 мм | 30–70 мм |
| Оптимальное монтажное расстояние | 20 ± 2 мм | 20 ± 2 мм | 40 ± 5 мм | 40 ± 3 мм |
| Время отклика | 2,5 мс | 2,5 мс | 6,5 мс | 5,5 мс |
| Бумага и картон | 20–600 г/м² | 20–1200 г/м² | 50–1200 г/м² | 100–1200 г/м² |
| Фольга и самоклеящиеся материалы | до 0,2 мм | до 0,4 мм | тонкие плёнки и Washi | самоклеящиеся плёнки |
| Специальные материалы | металлизированные материалы | металлизированные материалы | металлизированные материалы | металл до 1 мм PCB до 2 мм |
| Допустимый угол наклона | ±45° | ±45° | ±45° | ±45° |
