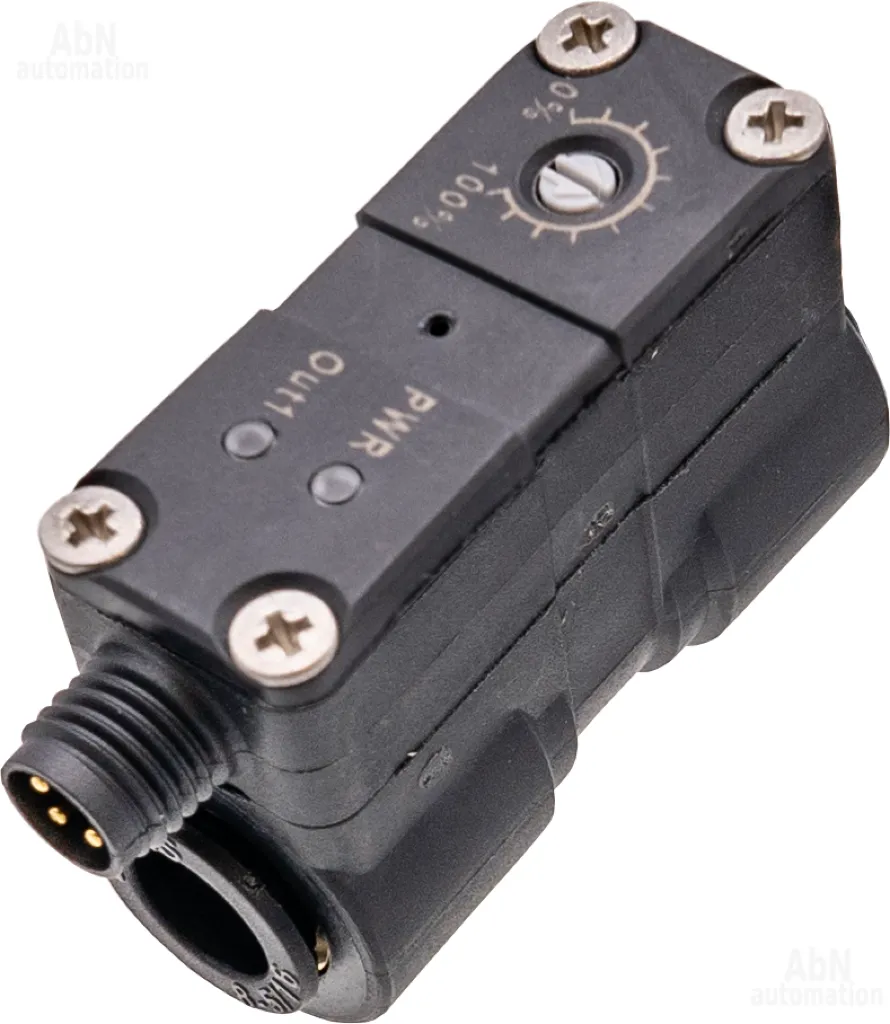

DW08430J датчик давления
Тип: датчик давления; Электрическое исполнение выхода: PNP; Функция выходного сигнала: NO; Номинальное напряжение, V: 9…30 DC; Степень защиты: IP 68; Способ подключения: разъем; Температура эксплуатации, С: -10…60; Рабочая среда: воздух, нейтральные газы; Способ подключения к среде (жидкости/газу): шланг AD Ø 8 мм
| Тип | датчик давления |
|
Электрическое исполнение выхода
Электрическое исполнение выхода
PNP - при подаче напряжения на эмиттер ток протекает от эмиттера к коллектору; NPN - при подаче напряжения на коллектор вызывает протекание тока от коллектора к эмиттеру. |
PNP |
|
Функция выходного сигнала
Функция выходного сигнала
NO - в ненапряженном состоянии контакт разомкнут и электрический ток не проходит через него. При активации реле, контакт замыкается, и ток может свободно протекать. NC - в ненапряженном состоянии этот контакт замкнут и ток протекает |
NO |
|
Тип напряжения
Тип напряжения
АС, DC - переменный ток, постоянный ток. Термин применяют как для обозначения характера тока, так и для обозначения режима работы устройства. |
DC |
| Номинальное напряжение, V | 9…30 DC |
| Unom (min) DC, V | 9 |
| Unom (max) DC, V | 30 |
| Гистерезис, % | 5 |
| Рабочая среда | воздух, нейтральные газы |
| Рабочее давление, bar | -1…1 |
| Рабочее давление, Mpa | -0,1…0,1 |
| P max. допустимое | 2 bar |
| Дисплей | LED |
| Материал корпуса | PBT (полибутилентерефталат) и PA (полиамид) |
| Тип давления | избыточное давление |
| Способ подключения | разъем |
| Способ подключения к среде (жидкости/газу) | шланг AD Ø 8 мм |
| Тип разъема | M8 |
| Количество пинов | 4 |
| Температура эксплуатации, С | -10…60 |
| Температура хранения, °C | -20…85 |
| Температура хранения, Min°C | -20 |
| Температура хранения, Max°C | 85 |
|
Степень защиты
Степень защиты
это специальная классификация, которая определяет способность оболочки электрооборудования пропускать внутрь твердые предметы и воду.Первая цифра - защита от проникновения твердых предметов Вторая цифра - защита от проникновения воды |
IP 68 |
| Длина, мм | 40 |
| Диаметр корпуса, мм | 16 |
