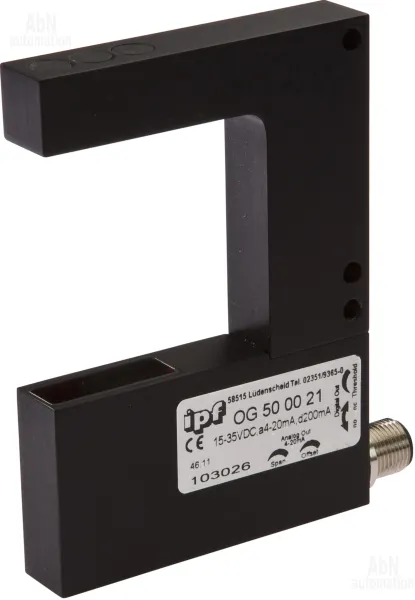

OG500021 датчик оптический
Тип: датчик оптический; Корпус: прямоугольный; Электрическое исполнение выхода: PNP; Функция выходного сигнала: NO/NC; Аналоговый выход: 4…20 mA; Тип излучателя: инфракрасный; Номинальное напряжение, V: 15…35 DC; Способ подключения: разъем; Степень защиты: IP 67; Температура эксплуатации, С: 5…50
| Тип | датчик оптический |
| Корпус | прямоугольный |
|
Электрическое исполнение выхода
Электрическое исполнение выхода
PNP - при подаче напряжения на эмиттер ток протекает от эмиттера к коллектору; NPN - при подаче напряжения на коллектор вызывает протекание тока от коллектора к эмиттеру. |
PNP |
|
Функция выходного сигнала
Функция выходного сигнала
NO - в ненапряженном состоянии контакт разомкнут и электрический ток не проходит через него. При активации реле, контакт замыкается, и ток может свободно протекать. NC - в ненапряженном состоянии этот контакт замкнут и ток протекает |
NO/NC |
|
Тип напряжения
Тип напряжения
АС, DC - переменный ток, постоянный ток. Термин применяют как для обозначения характера тока, так и для обозначения режима работы устройства. |
DC |
| Номинальное напряжение, V | 15…35 DC |
| Частота переключения, Hz | 2000 |
| Аналоговый выход | 4…20 mA |
| Материал корпуса | цинк |
| Материал чувствительного элемента | пластик |
| Тип излучателя | инфракрасный |
|
Функция переключения
Функция переключения
На свет – выход активен, когда отраженный свет присутствует в приемнике оптического датчика; На затемнение – выход активен, когда свет отсутствует в приемнике оптического датчика. |
на свет/на затемнение |
| Способ подключения | разъем |
| Тип разъема | M12 |
| Количество пинов | 4 |
| защита от короткого замыкания | да |
| Защита от переполюсовки | да |
| Температура эксплуатации, °C | 5…50 |
|
Степень защиты
Степень защиты
это специальная классификация, которая определяет способность оболочки электрооборудования пропускать внутрь твердые предметы и воду.Первая цифра - защита от проникновения твердых предметов Вторая цифра - защита от проникновения воды |
IP 67 |
| Длина, мм | 15 |
| Ширина, мм | 75 |
| глубина вилки | 50 |
| Высота, мм | 105 |
| Размер корпуса (ДхШхВ), мм | 15*75*105 |
| Мин. кол. | 1 |
