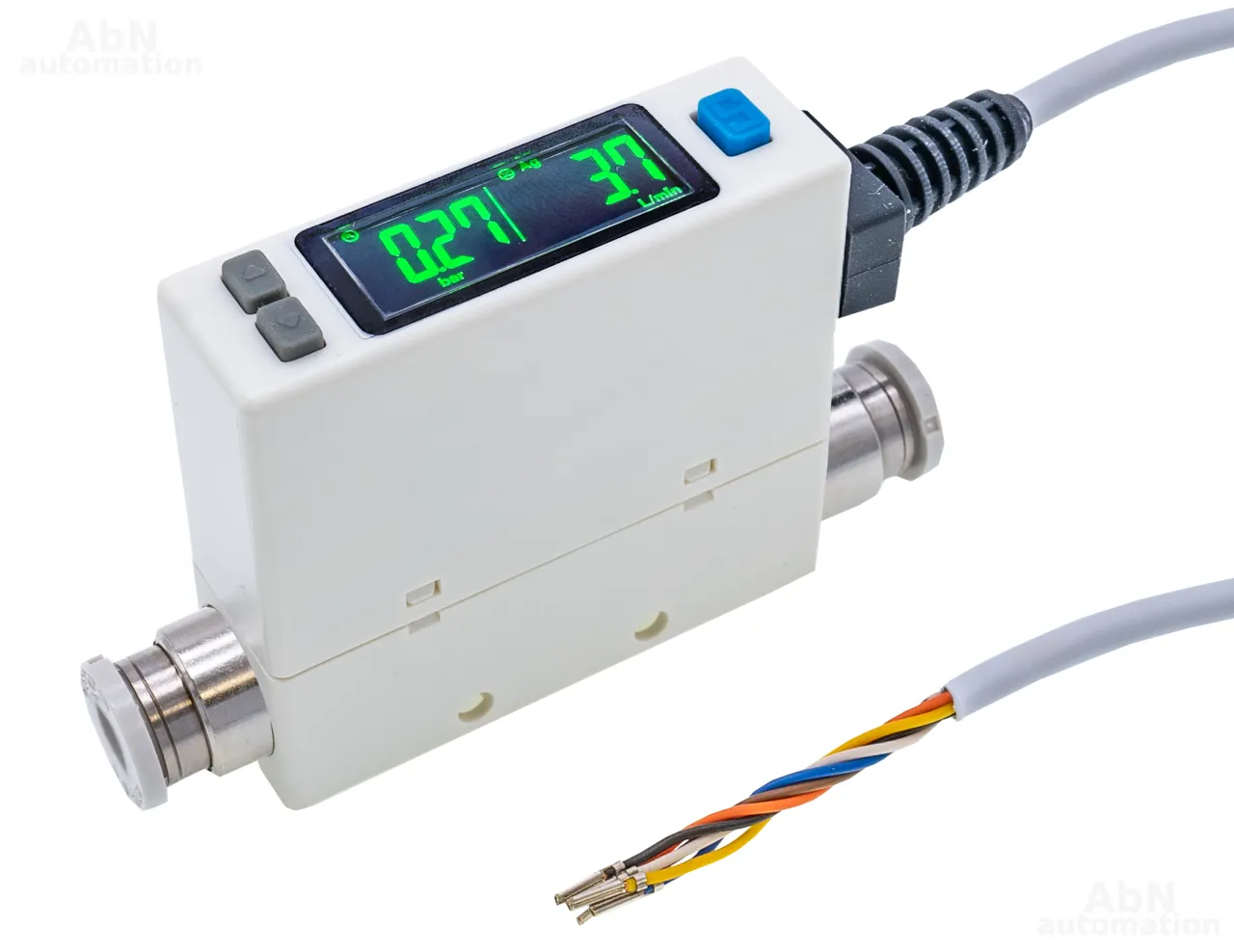

SL550701 датчик расхода
Тип: датчик расхода; Корпус: прямоугольный; Электрическое исполнение выхода: PNP; Функция выходного сигнала: программируемый / настраиваемый; Аналоговый выход: 4…20 mA; Номинальное напряжение, V: 12…24 DC; Степень защиты: IP 40; Способ подключения: кабель; Температура эксплуатации, С: 0…50; Принцип действия: калориметрический; Способ подключения к среде (жидкости/газу): шланг OD Ø 6 мм
| Тип | датчик расхода |
| Корпус | прямоугольный |
| Принцип действия | калориметрический |
|
Электрическое исполнение выхода
Электрическое исполнение выхода
PNP - при подаче напряжения на эмиттер ток протекает от эмиттера к коллектору; NPN - при подаче напряжения на коллектор вызывает протекание тока от коллектора к эмиттеру. |
PNP |
|
Функция выходного сигнала
Функция выходного сигнала
NO - в ненапряженном состоянии контакт разомкнут и электрический ток не проходит через него. При активации реле, контакт замыкается, и ток может свободно протекать. NC - в ненапряженном состоянии этот контакт замкнут и ток протекает |
программируемый / настраиваемый |
|
Тип напряжения
Тип напряжения
АС, DC - переменный ток, постоянный ток. Термин применяют как для обозначения характера тока, так и для обозначения режима работы устройства. |
DC |
| Номинальное напряжение, V | 12…24 DC |
| Unom (min) DC, V | 12 |
| Unom (max) DC, V | 24 |
| I nom out нагрузки, mА | 125 |
| Эталонная среда | воздух |
| Рабочее давление, bar | -0,9…8 |
| P max. допустимое | 10 bar |
| Диапазон измерения расхода объема, l/min | 0…1 |
| Расход объема min, l/min | 0 |
| Расход объема max, l/min | 1 |
| Количество выходов | 2 |
| Аналоговый выход | 4…20 mA |
| Дисплей | LCD |
| Материал корпуса | пластик |
| Материал чувствительного элемента | нержавеющая сталь |
| Режим обучения | параметризация |
| Диаметр трубопровода, mm | 4 |
| Принцип присоединения | шестипроводный |
| Способ подключения | кабель |
| Способ подключения к среде (жидкости/газу) | шланг OD Ø 6 мм |
| Длина кабеля, м | 2 |
| Температура эксплуатации, С | 0…50 |
| Температура хранения, °C | -10…60 |
| Температура хранения, Min°C | -10 |
| Температура хранения, Max°C | -60 |
|
Степень защиты
Степень защиты
это специальная классификация, которая определяет способность оболочки электрооборудования пропускать внутрь твердые предметы и воду.Первая цифра - защита от проникновения твердых предметов Вторая цифра - защита от проникновения воды |
IP 40 |
| Длина, мм | 83 |
| Ширина, мм | 17 |
| Высота, мм | 50 |
| Размер корпуса (ДхШхВ), мм | 83*17*50 |
