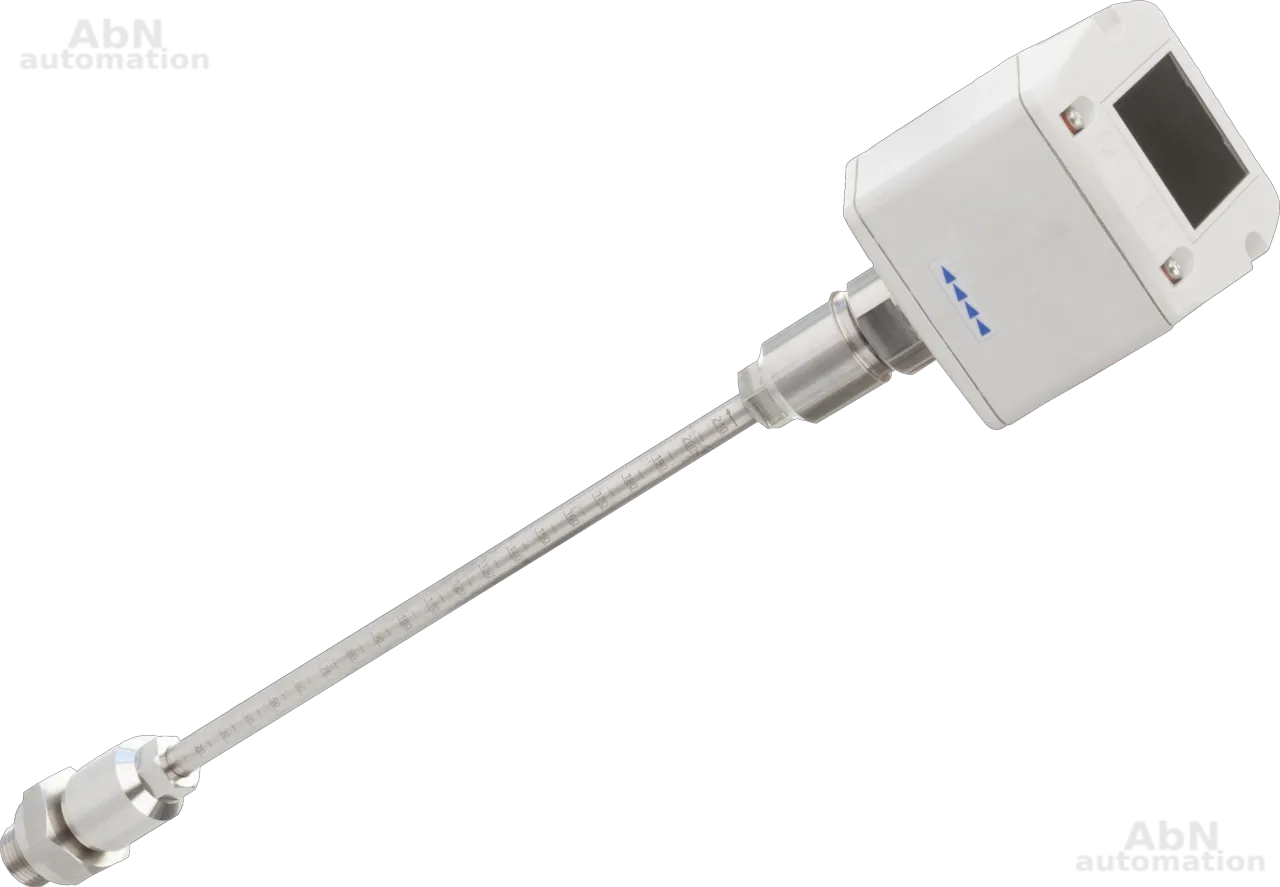

SL870020 датчик расхода с функцией счётчика
Тип: датчик расхода; Корпус: кубический; Электрическое исполнение выхода: relay; Функция выходного сигнала: NO; Аналоговый выход: 4…20 mA; Номинальное напряжение, V: 18…36 DC; Степень защиты: IP 65 ; Способ подключения: разъем; Температура эксплуатации, С: -20…70; Рабочая среда: воздух; Принцип действия: калориметрический; Способ подключения к среде (жидкости/газу): резьбовой
| Тип | датчик расхода |
| Корпус | кубический |
| Принцип действия | калориметрический |
|
Электрическое исполнение выхода
Электрическое исполнение выхода
PNP - при подаче напряжения на эмиттер ток протекает от эмиттера к коллектору; NPN - при подаче напряжения на коллектор вызывает протекание тока от коллектора к эмиттеру. |
relay |
|
Функция выходного сигнала
Функция выходного сигнала
NO - в ненапряженном состоянии контакт разомкнут и электрический ток не проходит через него. При активации реле, контакт замыкается, и ток может свободно протекать. NC - в ненапряженном состоянии этот контакт замкнут и ток протекает |
NO |
|
Тип напряжения
Тип напряжения
АС, DC - переменный ток, постоянный ток. Термин применяют как для обозначения характера тока, так и для обозначения режима работы устройства. |
DC |
| Номинальное напряжение, V | 18…36 DC |
| Unom (min) DC, V | 18 |
| Unom (max) DC, V | 36 |
| I nom out нагрузки, mА | 150 |
| Рабочая среда | воздух |
| Эталонная среда | воздух |
| P max. допустимое | 50 bar |
| Диапазон измерения скорости потока, m/s | 0,18…92,7 |
| Скорости потока min, m/s | 0,18 |
| Скорости потока max, m/s | 92,7 |
| Количество выходов | 1 |
| Аналоговый выход | 4…20 mA |
| Дисплей | TFT |
| Материал корпуса | PC (поликарбонат) |
| Материал чувствительного элемента | нержавеющая сталь |
| Режим обучения | параметризация |
| Функции | с функцией счётчика |
| Точность | ± 1,5 % от диапазона измерения; ± 0,3 % от конца диапазона измерения |
| Длина зонда | 220 |
| Монтаж | погружной |
| Способ подключения | разъем |
| Способ подключения к среде (жидкости/газу) | резьбовой |
| Тип разъема | M12 |
| Тип разъема среды (жидкости/газу) | G1/2 |
| Количество пинов | 5 |
| Температура эксплуатации, С | -20…70 |
|
Степень защиты
Степень защиты
это специальная классификация, которая определяет способность оболочки электрооборудования пропускать внутрь твердые предметы и воду.Первая цифра - защита от проникновения твердых предметов Вторая цифра - защита от проникновения воды |
IP 65 |
| Длина, мм | 416 |
| Ширина, мм | 76,5 |
| Высота, мм | 75 |
| Размер корпуса (ДхШхВ), мм | 416*76,5*75 |
| Примечание | Для давления 10 бар - предохранительное устройство высокого давления заказывается дополнительно |
