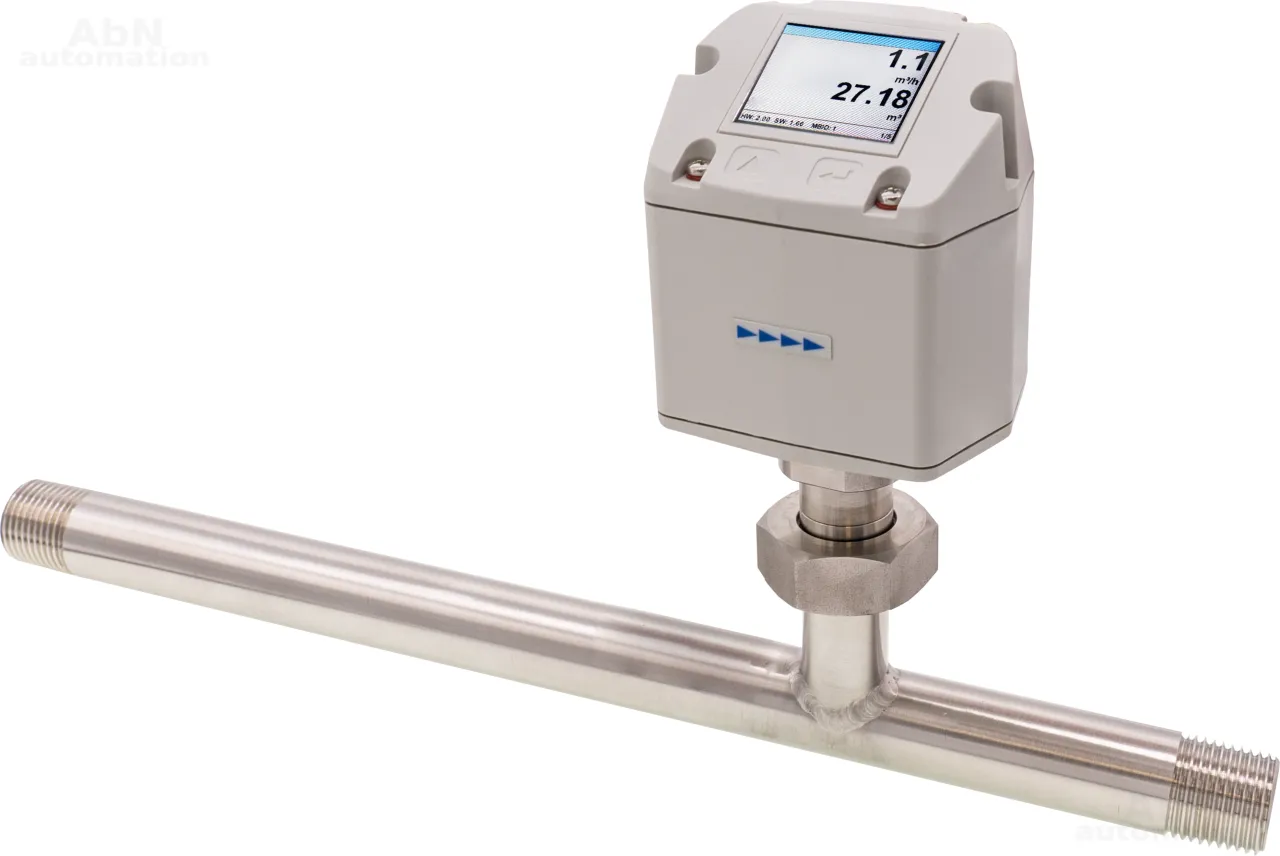

SY90E293 датчик расхода с функцией счётчика
Тип: датчик расхода; Корпус: прямоугольный; Электрическое исполнение выхода: relay; Функция выходного сигнала: NO; Аналоговый выход: 4…20 mA; Номинальное напряжение, V: 12…36 DC; Интерфейс: RS-485; Степень защиты: IP 65 ; Способ подключения: разъем; Температура эксплуатации, С: -20…70; Рабочая среда: газ; Принцип действия: калориметрический; Способ подключения к среде (жидкости/газу): резьбовой
| Тип | датчик расхода |
| Корпус | прямоугольный |
| Принцип действия | калориметрический |
|
Электрическое исполнение выхода
Электрическое исполнение выхода
PNP - при подаче напряжения на эмиттер ток протекает от эмиттера к коллектору; NPN - при подаче напряжения на коллектор вызывает протекание тока от коллектора к эмиттеру. |
relay |
|
Функция выходного сигнала
Функция выходного сигнала
NO - в ненапряженном состоянии контакт разомкнут и электрический ток не проходит через него. При активации реле, контакт замыкается, и ток может свободно протекать. NC - в ненапряженном состоянии этот контакт замкнут и ток протекает |
NO |
|
Тип напряжения
Тип напряжения
АС, DC - переменный ток, постоянный ток. Термин применяют как для обозначения характера тока, так и для обозначения режима работы устройства. |
DC |
| Номинальное напряжение, V | 12…36 DC |
| Unom (min) DC, V | 12 |
| Unom (max) DC, V | 36 |
| I nom out нагрузки, mА | 150 |
| Рабочая среда | газ |
| Эталонная среда | природный газ |
| Рабочее давление, bar | 0,3 |
| Рабочее давление, Mpa | 0,03 |
| P max. допустимое | 16 bar |
| Диапазон измерения расхода объема, l/min | 0…833,33 |
| Расход объема min, l/min | 0 |
| Расход объема max, l/min | 833,33 |
| Количество выходов | 1 |
| Аналоговый выход | 4…20 mA |
|
Интерфейс
Интерфейс
Протокол для организации промышленной связи между различными устройствами и системами |
RS-485 |
| Дисплей | LED |
| Материал корпуса | PC (поликарбонат) |
| Материал чувствительного элемента | нержавеющая сталь |
| Режим обучения | параметризация |
| Функции | с функцией счётчика |
| Способ подключения | разъем |
| Способ подключения к среде (жидкости/газу) | резьбовой |
| Тип разъема | M12 |
| Тип разъема среды (жидкости/газу) | R1/2 |
| Количество пинов | 5 |
| Температура эксплуатации, С | -20…70 |
|
Степень защиты
Степень защиты
это специальная классификация, которая определяет способность оболочки электрооборудования пропускать внутрь твердые предметы и воду.Первая цифра - защита от проникновения твердых предметов Вторая цифра - защита от проникновения воды |
IP 65 |
| Длина, мм | 75 |
| Ширина, мм | 300 |
| Высота, мм | 176,4 |
| Размер корпуса (ДхШхВ), мм | 75*300*176,4 |
