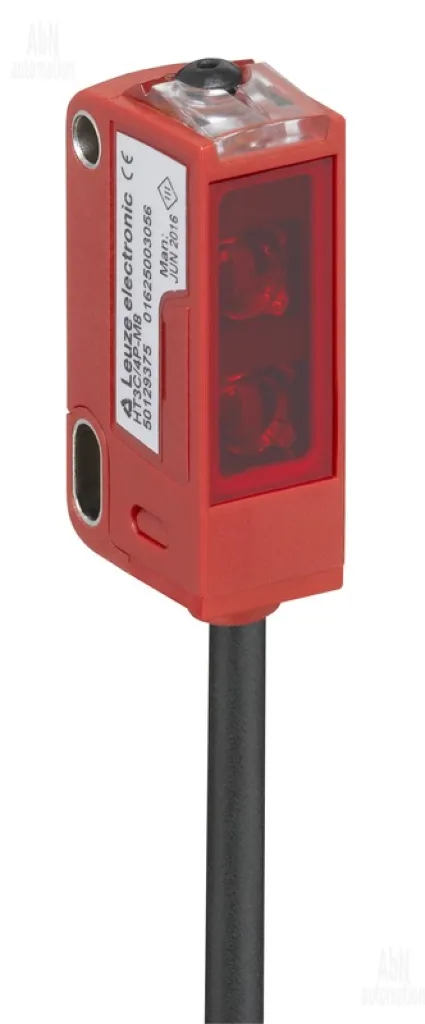

50145121 HT3C.S3/6X датчик оптический
Тип: датчик оптический; Серия: 3C; Корпус: прямоугольный; Электрическое исполнение выхода: PNP/NPN; Тип излучателя: LED; Принцип действия: диффузное отражение; Расстояние срабатывания, мм: 80; Слепая зона: 10; Номинальное напряжение, V: 12…30 DC; Способ подключения: кабель; Степень защиты: IP 67 / IP 69K; Температура эксплуатации, С: -40…60
| Тип | датчик оптический |
| Серия | 3C |
| Корпус | прямоугольный |
| Принцип действия | диффузное отражение |
| Рабочий диапазон, мм | 10…80 |
| Расстояние срабатывания, мм | 80 |
|
Слепая зона, мм
Слепая зона, мм
Это область, расположенная близко к линзе и далеко от источника света и приемника. Объект не может быть обнаружен в «слепой зоне». |
10 |
|
Электрическое исполнение выхода
Электрическое исполнение выхода
PNP - при подаче напряжения на эмиттер ток протекает от эмиттера к коллектору; NPN - при подаче напряжения на коллектор вызывает протекание тока от коллектора к эмиттеру. |
PNP/NPN |
|
Тип напряжения
Тип напряжения
АС, DC - переменный ток, постоянный ток. Термин применяют как для обозначения характера тока, так и для обозначения режима работы устройства. |
DC |
| Номинальное напряжение, V | 12…30 DC |
| Напряжение питания, V | 12…30 |
| Частота переключения, Hz | 750 |
| Подавление заднего фона | да |
| Задержка включения, ms | 300 |
| Время реакции, ms | 0,66 |
| Дисплей | LED |
| Материал корпуса | пластик |
| Материал чувствительного элемента | PMMA (полиметилметакрилат) |
| Тип излучателя | LED |
| Режим обучения | кнопка |
|
Функция переключения
Функция переключения
На свет – выход активен, когда отраженный свет присутствует в приемнике оптического датчика; На затемнение – выход активен, когда свет отсутствует в приемнике оптического датчика. |
на свет/на затемнение |
| Способ подключения | кабель |
| Материал кабеля | PUR (полиуретан) |
| Длина кабеля, м | 2 |
| Сечения кабеля | 0,2 |
| защита от короткого замыкания | да |
| Защита от переполюсовки | да |
| UL | UL US |
| IEC/EN | IEC 60947-5-2 |
| Температура эксплуатации, °C | -40…60 |
| Температура хранения, °C | -40…70 |
| Температура хранения, Min°C | -40 |
| Температура хранения, Max°C | 70 |
|
Степень защиты
Степень защиты
это специальная классификация, которая определяет способность оболочки электрооборудования пропускать внутрь твердые предметы и воду.Первая цифра - защита от проникновения твердых предметов Вторая цифра - защита от проникновения воды |
IP 67 / IP 69K |
| Длина, мм | 18,3 |
| Ширина, мм | 11,4 |
| Высота, мм | 34,2 |
| Размер корпуса (ДхШхВ), мм | 18,3*11,4*34,2 |
| Вес, кг | 0,05 |
| Код ТН ВЭД | 85365019 |
| Мин. кол. | 1 |
